9-19高壓離心風機

9-19(26)高壓離心風機

一、產品概況

一般用于鍛冶爐、玻璃、陶瓷、蓄電池、無線電等行業強制高壓通風，并可廣泛用于糧食，飼料、礦粉等加工行業的物料輸送，也可以用于紙箱機械設備、鋼化玻璃設備等配套使用。輸送的介質為空氣和其他不自燃、對人體無害、無腐蝕性氣體，其體內不允許有粘性物質。介質溫度一般不超過50℃（最高不超過80℃），介質中所含的塵土及硬質細顆粒不大于150mg/m³。

        9-19高壓離心風機 ，適用于很多場合，如：
       1、強制高壓通風
       2、物料輸送
       3、機械配套
       4、其他一切適用場合

性能范圍：流量：36.6-2.51.5 m³/h 全壓：2763-16250Pa。

        形式：本通風機為單吸入，有№.4、4.5、5、5.6、6.3、7.1、8.9、10、11.2、12.5、14、16共13號型號。
      通風機可制成右旋和左旋兩種形式。從電動機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示，逆時針旋轉稱左旋風機，以“左”表示。
      風機的出口位置以機殼的出口角度表示。“左”“右”均可制成0°、45°、90°、135°、180°、225°共6種角度。
      風機的傳動方式為A式（№.4-6.3）和D式（№.7.1-16）兩種。

        結構特點： №.4-6.3主要由葉輪、機殼、進風口、支架等組成；№.7.1-16 主要由葉輪、機殼、進風口、傳動組等組成。
    （1）葉輪：9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平穩。
    （2）機殼：用普通鋼板焊接成蝸形殼整體。
    （3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
    （4）傳動組：由主軸、軸承管、聯軸器等組成。主軸由優質鋼制成。軸質箱整體結構，采用球軸承，用軸承潤滑脂潤滑。

9-19(26)高壓離心風機

型號：4#-6.3#
風量:824-7729m³/h
全壓:3110-9650 Pa
特點：采用A式直聯傳動,風壓高、效率高、高效區寬、結構緊湊、運行可靠
應用：高壓強制通風,如鍛冶爐等場合

9-19(26)高壓離心風機

型號：7.1#-12.5#
風量:3297-19986m³/h
全壓:3320-12350 Pa
特點：采用D式聯軸器直聯傳動,風壓高、效率高、高效區寬、結構緊湊、運行可靠
應用：高壓強制通風,如鍛冶爐等場合

二、性能參數表

9-19離心通風機性能參數

型號	轉速 (rpm)	風量 (m³/h)	全壓 (Pa)	內效率 (%)	內功率 (KW)	所需功率 (KW)	電機
型號	轉速 (rpm)	風量 (m³/h)	全壓 (Pa)	內效率 (%)	內功率 (KW)	所需功率 (KW)	型號	功率 (KW)
4A	2900	824	3584	70	1.16	1.5	Y90L-2	2.2
		970	3665	73.5	1.33	1.7
		1116	3647	75.5	1.48	1.9
		1264	3597	76	1.64	2.1
		1410	3507	75.5	1.8	2.3	Y100L-2	3
		1558	3384	73.5	1.97	2.6
		1704	3253	70	2.17	2.6
4.5A	2900	1174	4603	71.2	2.07	2.5	Y112M-2	4
		1397	4684	75	2.38	2.9
		1616	4672	77	2.68	3.2
		1839	4580	77.3	2.98	3.6
		2062	4447	76.2	3.29	3.9
		2281	4297	73.8	3.63	4.4	Y132S1-2	5.5
		2504	4112	70	4.03	4.8	Y132S1-2	5.5
5A	2900	1610	5697	72.7	3.43	4.1	Y132S2-2	7.5
		1932	5768	76.2	3.98	4.8
		2254	5740	78.2	4.5	5.4
		2576	5639	78.5	5.04	5.8
		2844	5517	77.2	5.54	6.4
		3166	5323	74.5	6.17	7.1	Y160M1-2	11
		3488	5080	70.5	6.86	7.9	Y160M1-2	11
5.6A	2900	2622	7182	72.7	6.05	7	Y160M1-2	11
		2714	7273	76.2	7.02	8.1
		3167	7236	78.2	7.93	9.1
		3619	7109	78.5	8.88	10.2
		3996	6954	77.2	9.76	11.2	Y160L-2	18.5
		4448	6709	74.5	10.88	12.5
		4901	6400	70.5	12.09	13.9
6.3A	2900	3220	9149	72.7	10.91	12.5	Y160L-2	18.5
		3865	9265	76.2	12.65	14.5
		4509	9219	78.2	14.3	16.4
		5153	9055	78.5	16	18.4
		5690	8857	77.2	17.59	20.2	Y200L1-2	30
		6334	8543	74.5	19.6	22.5
		6978	8148	70.5	21.79	25.1
7.1D	2900	4610	11717	72.7	19.83	23.3	Y200L2-2	37
		5532	11868	76.2	22.99	27
		6454	11807	78.2	25.99	30.5
		7376	11596	78.5	29.09	34.1
		8144	11340	77.2	31.98	37.5	Y250M-2	55
		9066	10935	74.5	35.63	41.8
		9988	10426	70.5	39.65	46.5
8D	2900	6594	15034	72.7	36.02	42.3	Y280S-2	75
		7913	15229	76.2	41.75	49
		9232	15151	78.2	47.21	55.4
		10550	14877	78.5	52.83	62
		11649	14546	77.2	58.08	68.2
		12968	14021	74.5	64.71	75.9	Y315S-2	110
		14287	13362	70.5	71.95	84.4	Y315S-2	110
	1450	3297	3620	72.7	4.5	5.5	Y132M-4	7.5
		3957	3665	76.2	5.22	6.1
		4616	3647	78.2	5.9	6.9
		5275	3584	78.5	6.6	7.7	Y160L-4	15
		5825	3507	77.2	7.26	8.5
		6484	3384	74.5	8.09	9.5
		7144	3231	70.5	8.99	10.6
9D	1450	4695	4597	72.7	8.11	9.5	Y160L-4	15
		5633	4655	76.2	9.41	11
		6572	4632	78.2	10.63	12.5
		7511	4551	78.5	11.9	14
		8294	4453	77.2	13.08	15.4	Y180L-4	22
		9233	4297	74.5	14.58	17.1
		10171	4101	70.5	16.21	19
10D	1450	6440	5840	76.5	13.38	15.7	Y200L-4	30
		7942	5941	80	16.03	18.8
		9445	5891	81.5	18.59	21.8
		10947	5740	81	21.12	24.8
		12450	5495	78.2	23.84	28
		13952	5244	74.5	26.79	31.4	Y225S-4	37
		15455	4958	70	29.88	35.1	Y225S-4	37
11.2D	1450	9047	7364	76.5	23.58	27.7	Y225M-4	45
		11158	7491	80	28.25	33.2
		13269	7428	81.5	32.76	38.4
		15380	7236	81	37.22	43.7
		17491	6927	78.2	42.02	49.3	Y280S-4	75
		19602	6609	74.5	47.21	55.4
		21713	6246	70	52.66	61.8
	960	5990	3182	76.5	6.84	8	Y180L-6	15
		7388	3237	80	8.2	9.6
		8785	3210	81.5	9.51	11.2
		10182	3128	81	10.8	12.7
		11580	2996	78.2	12.19	14.3
		12978	2860	74.5	13.7	16.1	Y200L2-6	22
		14375	2705	70	15.28	17.9	Y200L2-6	22
12.5D	1450	12577	9229	76.5	40.84	47.9	Y280S-4	75
		15512	9390	80	48.92	57.4
		18447	9310	81.5	56.72	66.6
		21381	9068	81	64.46	75.6	Y315S-4	110
		24316	8678	78.2	72.76	85.4
		27251	8278	74.5	81.75	95.9
		30186	7822	70	91.17	107
	960	8327	3975	76.5	11.85	13.9	Y200L2-6	22
		10270	4043	80	14.2	16.7
		12213	4009	81.5	16.46	19.3
		14156	3907	81	18.71	21.9
		16099	3741	78.2	21.11	24.8	Y250M-6	37
		18042	3571	74.5	23.72	27.8
		19985	3377	70	26.46	31.1
14D	1450	17670	11668	76.5	71.97	84.5	Y315M-4	132
		21793	11874	80	86.22	101.2
		25916	11771	81.5	99.96	117.3
		30040	11464	81	113.59	133.3	Y355M-4	220
		34163	10967	78.2	128.22	150.5
		38286	10457	74.5	144.06	169.1
		42409	9878	70	160.69	188.6
	960	11699	5004	76.5	20.89	24.5	Y250M-6	37
		14428	5090	80	25.02	29.4
		17158	5047	81.5	29.01	34
		19888	4917	81	32.97	38.7	Y315S-6	75
		22618	4709	78.2	37.21	43.7
		25348	4494	74.5	41.81	49.1
		28078	4248	70	46.63	54.7
16D	1450	26377	15425	76.5	140.31	164.6	Y355M3-4	315
		32531	15700	80	168.09	197.2
		38686	15563	81.5	194.89	228.7
		44841	15151	81	211.46	259.9
		50995	14488	78.2	249.98	293.3
		57150	6683	74.5	280.88	329.6	JS138-4	410
		63305	6627	70	313.29	367.6	JS138-4	410
	960	17463	6570	76.5	40.72	47.8	Y315S-6	75
		21538	6683	80	48.78	57.2
		25613	6627	81.5	56.56	66.4
		29687	6456	81	64.72	75.4	Y315L1-6	110
		33762	6180	78.2	72.55	85.1
		37837	5898	74.5	81.52	95.7
		41912	5575	70	90.92	106.7

9-26離心通風機性能參數

型號	轉速	風量（m³/h）	全壓 (Pa)	內效率 (%)	內功率（KW）	所需功率（KW）	電機
型號	轉速	風量（m³/h）	全壓 (Pa)	內效率 (%)	內功率（KW）	所需功率（KW）	型號	功率（KW）
4A	2900	2198	3852	74.7	3.11	3.7	Y132S1-2	5.5
		2368	3820	75.5	3.28	3.9
		2536	3765	75.7	3.46	4.1
		2706	3584	75	3.65	4.4
		2877	3607	73.8	3.86	4.6
		3044	3502	72.1	4.06	4.9
		3215	3407	70	4.29	5.2
4.5A	2900	3130	4910	76.1	5.51	6.3	Y132S2-2	7.5
		3407	4863	77.1	5.87	6.8
		3685	4776	77.1	6.24	7.2
		3963	4661	76	6.64	7.6	Y160M1-2	11
		4237	4545	74.5	7.06	8.1
		4515	4412	72.3	7.54	8.7
		4792	4256	70	7.98	9.2
5A	2900	4293	6035	77.2	9.12	10.5	Y160M2-2	15
		4706	5984	78.2	9.8	11.3
		5114	5869	78	10.48	12
		5527	5725	76.7	11.23	12.9
		5941	5553	74.9	12	13.8
		6349	5381	72.7	12.81	14.7
		6762	5180	70	13.65	15.7	Y160L-2	18.5
5.6A	2900	6032	7610	77.2	16.09	18.5	Y180M-2	22
		6612	7546	78.2	17.27	19.9
		7185	7400	78	18.47	21.2
		7766	7218	76.7	19.79	22.8	Y200L1-2	30
		9346	7000	74.9	21.15	24.3
		8919	6781	72.7	22.57	26
		9500	6527	70	24.06	27.7
6.3A	2900	8588	9698	77.2	28.99	33.3	Y225M-2	45
		9415	9616	78.2	31.12	35.8
		10230	9429	78	33.28	38.3
		11056	9195	76.7	35.66	41
		11883	8915	74.9	38.12	43.8
		12699	8636	72.7	40.67	46.8	Y250M-2	55
		13525	8310	70	43.35	49.9	Y250M-2	55
7.1D	2900	12292	12427	77.2	52.7	61.8	Y280S-2	75
		13475	12321	78.2	56.57	66.4
		14643	12078	78	60.49	71
		15826	11776	76.7	64.84	76.1	Y315S-2	110
		17009	11415	74.9	69.3	81.3
		18177	11055	72.7	73.94	86.8
		19360	10635	70	78.82	92.5
8D	2900	17584	15955	77.2	95.72	112.3	Y315M-2	132
		19277	15818	78.2	102.73	120.5
		20947	15504	78	109.86	128.9
		22640	15112	76.7	117.75	138.2	Y315L2-2	200
		24332	14644	74.9	125.85	147.7
		26003	14177	72.7	134.28	157.6
		27696	13634	70	143.14	168
	1450	8792	3834	77.2	11.96	14	Y180M-4	18.5
		9636	3802	78.2	12.84	15.1
		10473	3729	78	13.73	16.1
		11320	3638	76.7	14.72	17.3
		12166	3529	74.9	15.73	18.5
		13001	3421	72.7	16.79	19.7	Y200L-4	30
		13848	3294	70	17.89	21	Y200L-4	30
9D	1450	12518	4869	77.2	21.56	25.3	Y200L-4	30
		13723	4828	78.2	23.14	27.2
		14913	4736	78	24.75	29
		16118	4620	76.7	26.53	31.1	Y225M-4	45
		17322	4481	74.9	28.35	33.3
		18512	4343	72.7	30.25	35.5
		19717	4181	70	32.24	37.8
10D	1450	17172	6143	80.4	35.69	41.9	Y250M-4	55
		19319	6056	81.2	39.19	46
		21465	5920	80.4	43.02	50.5
		23612	5761	78.6	47.1	55.3	Y280S-4	75
		25758	5560	76	51.35	60.3
		27905	5309	73	55.35	65
		30052	5065	70	59.34	69.6
11.2D	1450	24126	7747	80.4	62.9	73.8	Y315S-4	110
		27142	7637	81.2	69.07	81
		30157	7464	80.4	75.82	89
		33173	7264	78.6	83.01	97.4
		36189	7009	76	90.5	106.2
		39205	6691	73	97.54	114.5	Y315M-4	132
		42221	6382	70	104.58	122.7	Y315M-4	132
	960	15973	3346	80.4	18.25	21.4	Y225M-6	30
		17969	3299	81.2	20.04	23.5
		19966	3225	80.4	22	25.8
		21963	3140	78.6	24.09	28.3
		23959	3031	76	26.26	30.8	Y250M-6	37
		25956	2895	73	28.31	33.2
		27953	2763	70	30.35	35.6
12.5D	1450	33540	9713	80.4	108.91	127.8	Y315L1-4	160
		37732	9575	81.2	119.6	140.3
		41925	9356	80.4	131.3	154.1
		46117	9103	78.6	143.75	168.7	Y355M2-4	250
		50310	8782	76	156.7	183.9
		54503	8381	73	168.9	198.2
		58694	7993	70	181.1	212.5
	960	22206	4179	80.4	31.61	37.1	Y280S-6	45
		24981	4121	81.2	34.71	40.7
		27757	4028	80.4	38.1	44.7
		30533	3921	78.6	41.72	49	Y315S-6	75
		33309	3785	76	45.48	53.4
		36084	3615	73	49.02	57.5
		38860	3450	70	52.56	61.7
14D	1450	47121	12285	80.4	191.94	225.3	Y355M2-4	250
		53011	12109	81.2	210.78	247.3	Y355M2-4	250
		58902	11830	80.4	231.39	271.5	JS138-4	410
		64792	11508	78.6	253.33	297.3
		70682	11099	76	276.16	324.1
		76572	10589	73	297.66	349.3
		82463	10095	70	319.16	374.3
	960	31197	5262	80.4	55.7	65.4	Y315S-6	75
		35097	5188	81.2	61.17	71.8	Y315S-6	75
		38997	5071	80.4	67.15	78.8	Y315L1-6	110
		42897	4936	78.6	73.52	86.3
		46796	4764	76	80.15	94
		50696	4549	73	86.39	101.4
		54596	4341	70	92.63	108.7
16D	1450	70339	16250	80.4	374.22	439.1	JSQ147-4 (3000V)	500
		79131	16014	81.2	410.95	482.2	JSQ147-4 (3000V)	500
		87923	15640	80.4	451.14	529.4	JSQ158-4 (3000V)	850
		96716	15210	78.6	493.92	579.6
		105500	14663	76	538.43	631.8
		114300	13983	73	580.35	681
		123090	13324	70	622.26	730.2
	960	46569	6911	80.4	108.6	127.4	Y355M1-6	185
		52390	6813	81.2	119.26	139.9
		58211	6659	80.4	130.92	153.6
		64032	6481	78.6	143.34	168.2
		69854	6254	76	156.25	183.3
		75675	5971	73	168.42	197.6	Y355M3-6	220
		81496	5696	70	180.58	211.9	Y355M3-6	220

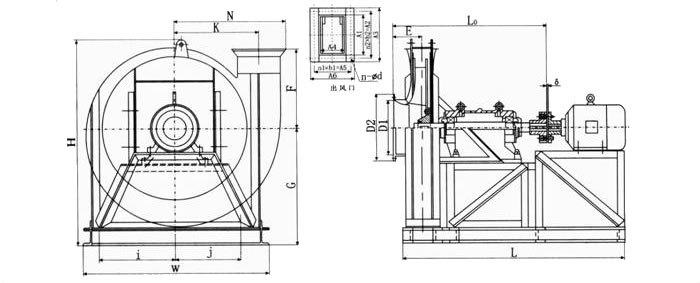

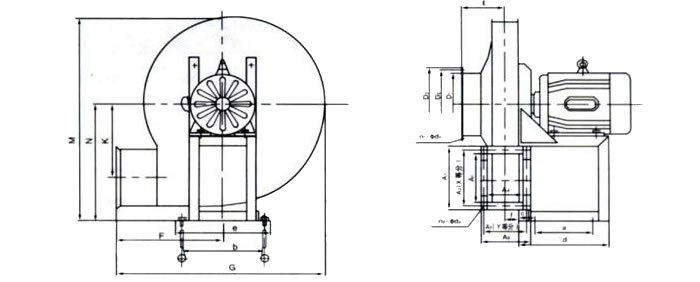

三、安裝及外型尺寸圖

系列	型號	進口尺寸				出口尺寸
系列	型號	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	x	y	n2-d2
9-19	4	180	205	230	8-Φ7	128	160	182	92	126	148	4	3	14-Φ7
	4.5	200	225	250	8-Φ7	144	176	198	104	135	160	4	3	14-Φ7
	5	224	254	284	8-Φ7	160	192	214	115	150	171	4	3	14-Φ7
	5.6	250	280	310	8-Φ10	179	212	233	129	162	185	4	3	14-Φ7
	6.3	280	320	360	8-Φ10	202	236	258	145	180	204	4	3	14-Φ7
9-26	4	224	254	284	8-Φ7	196	228	250	128	165	184	4	3	14-Φ7
	4.5	250	280	310	8-Φ7	221	252	275	144	177	200	4	3	14-Φ7
	5	280	320	360	8-Φ10	245	284	299	160	192	216	4	3	14-Φ7
	5.6	315	355	395	8-Φ10	274	305	328	179	212	235	4	3	18-Φ7
	6.3	355	395	435	8Φ10	309	340	365	202	236	216	4	3	18-Φ7

外形尺寸						基礎尺寸						地腳螺栓 (4套)	重量kg (不含電機)
E	F	G	K	M	N	a	b	c	d	e	f	規格	重量kg (不含電機)
100	262	587	286	715	420	200	350	50	300	385	35	M12*300	43
110	295	661	322	782	450	240	390	50	340	430	39	12*300	54
126	328	734	358	868	500	340	450	50	440	495	43	12*300	66
140	367	821	401	962	550	350	485	50	450	534	48	12*300	90
157	413	925	451	1085	620	450	570	50	570	626	55	16*400	138
132	360	711	287	761	450	240	390	50	340	430	49	M12*300	50
147	405	799	322	849	500	340	450	50	440	495	55	12*300	62
165	450	887	359	937	550	350	485	50	450	534	61	12*300	78
185	504	993	402	1053	620	450	570	60	570	626	68	16*400	118
209	467	1117	451	1167	680	550	720	70	690	780	77	20*500	170

系列	型號	進口尺寸				出口尺寸
系列	型號	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	x	y	n2-d2
9-19	7.1	315	355	395	8-10	227	270	293	163	204	232	4	3	14-10
	8	355	395	435	8-10	256	290	322	184	228	253	4	3	14-10
	9	400	450	500	8-12	288	330	354	207	252	276	5	4	18-10
	10	450	500	550	8-12	320	360	386	230	276	299	5	4	18-10
	11.2	500	560	620	12-12	359	415	448	258	316	350	5	4	18-12
	12.5	560	620	680	12-12	400	456	489	288	344	380	6	4	20-12
	14	630	690	750	12-12	448	516	557	322	405	438	6	5	22-12
	16	710	770	830	16-12	512	574	621	368	440	484	7	5	24-12
9-26	7.1	400	450	500	8-12	348	390	414	227	272	296	6	4	20-10
	8	450	500	550	8-12	392	432	458	256	300	325	6	4	20-10
	9	500	560	620	12-12	441	483	507	288	330	357	6	4	20-10
	10	560	620	680	12-12	490	528	556	320	356	389	6	4	20-10
	11.2	630	690	750	12-12	549	600	638	358	410	450	8	5	26-12
	12.5	710	770	830	16-12	613	664	702	400	456	492	8	6	28-12
	14	800	860	920	16-12	686	747	795	448	516	564	9	6	30-12
	16	900	970	1040	16-15	784	840	893	512	588	628	10	7	34-12

外形尺寸							基礎尺寸
E	F	G	K	L	M	H	a	b	c	d	e	f	g	H
177	466	1043	509	1230	1278	280	520	440	300	590	510	193	251	61
200	525	1173	572	1256	1428	280	520	440	303	590	510	207	265	61
226	590	1318	644	1289	1586	280	520	440	310	590	510	223	281	61
250	656	1464	715	1317	1748	280	520	440	314	590	510	239	297	61
280	735	1641	801	1565	1947	375	700	620	366	780	700	261	319	61
313	820	1830	895	1603	2156	375	700	620	372	780	700	282	340	61
350	920	2050	1001	2031	2400	500	900	900	478	1000	1000	336	436	112
400	1050	2340	1144	2091	2735	500	900	900	488	1000	1000	372	472	112
237	639	1259	509	1317	1369	280	520	440	327	590	510	242	300	61
262	720	1418	574	1349	1528	280	520	440	334	590	510	263	321	61
294	810	1594	646	1392	1699	280	520	440	346	590	510	286	344	61
327	900	1770	717	1433	1870	280	520	440	353	590	510	309	367	61
367	1008	1983	803	1694	2088	375	700	620	409	780	700	340	398	61
418	1125	2212	896	1755	2312	375	700	620	419	780	700	370	428	61
469	1260	2481	1003	2199	2562	500	900	900	527	1000	1000	438	538	112
524	1440	2830	1148	2271	2945	500	900	900	544	1000	1000	484	584	112

四、訂貨須知

訂貨時應注明風機的型號、型號、轉速、風量、壓力、傳動方式、出風口角度、旋轉方向及電動機型號規格。
